Назначение и область применения

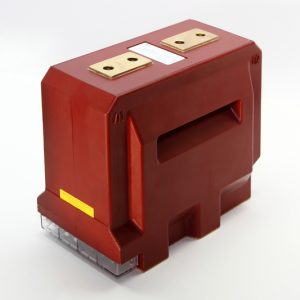

Трансформатор тока ТЛК-СТ-20 опорный, предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 20 кВ.
Трансформатор изготавливается в исполнении У и Т категории размещения 2 или 3 по ГОСТ 15150-69.
Технические параметры трансформаторов тока ТЛК-СТ-20, -20-М
|
Параметр |
Значение |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
5-2500 |
|
Номинальный вторичный ток, А |
1; 5* |
|
Количество вторичных обмоток |
2-3 |
|
Номинальная вторичная нагрузка обмоток
— для учета и измерения |
10* |
|
Класс точности обмоток: — для защиты |
|
|
Ток односекундной термической стойкости, кА |
0,35-40 |
|
Ток электродинамической стойкости, кА |
1,5-100 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
|
Номинальная предельная кратность обмотки для защиты |
10* |
* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
