Сухие силовые трансформаторы с литой изоляцией

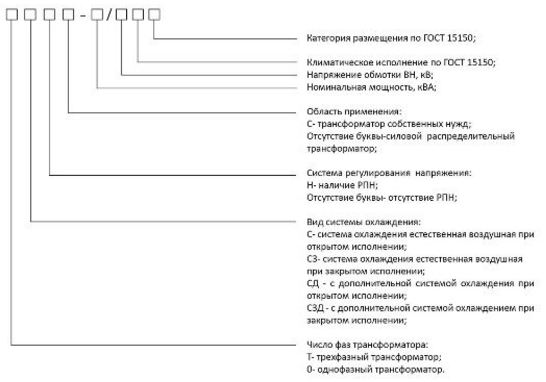

Структурная схема условного обозначения трансформатора:
Классификация климатических исполнений:
У — районы с умеренным климатом ( до -40°С);
УХЛ — районы с умеренно-холодным климатом (до -60°С);
Т — районы с тропическим климатом.
Классификация категорий размещения оборудования при эксплуатации:
1 — установка на открытом воздухе;
2 — установка под навесом или в помещении, где имеется доступ наружного воздуха;
3 — установка в закрытом помещении с естественной циркуляцией воздуха;
4 — установка в закрытом помещении с искуственно регулируемыми климатическими условиями;
5 — установка в закрытом помещении с повышенной влажностью.
Пример условного обозначения трансформатора:
ТСЗД — 1600/10 УЗ
Трансформатор трехфазный сухой с дополнительным воздушным охлаждением при защищенном исполнении, мощностью 1600 кВА, с напряжением обмотки ВН 10 кВ, исполнения У, категории З по ГОСТ 15150-69.
Технические параметры сухих трансформаторов с литой изоляцией
| Тип трансформатора | ТС, ТСЗ | |||
|---|---|---|---|---|
| Типовая мощность, кВА | 10-6300 | |||
| Первичное напряжение (номинальное напряжение обмотки ВН), кВ | 6 | 6,3 | 10 | 10,5 |
| Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования) | ПБВ ± 2х2,5% | |||
| Вторичное напряжение (номинальное напряжение обмотки НН), кВ | 0,23 | 0,4 | 0,69 | |
| Частота, Гц | 50;60 | |||
| Схема и группа соединения обмоток | D/Yн-11 | Y/Yн-0 | ||
| Класс нагревостойкости (по ГОСТ Р 52719-2007) | F | |||
| Климатическое исполнение (по ГОСТ 15150-69) | любое | |||
| Степень защиты (по ГОСТ 14254-96) | IP00-IP54 | |||
| Уровень звукового давления | не более 70 дБ | |||
| Сейсмичность района установки по шкале MSK-64 | до 9 баллов | |||
| Гарантийный срок эксплуатации | от 3 лет | |||
| Срок службы | не менее 30 лет | |||
| Примечание: основные характеристики трансформаторов классов напряжения 15-35 кВ и мощностью свыше 6300 кВА согласуются по индивидуальным запросам заказчика. | ||||
Основные элементы трансформатора
Магнитный сердечник
Изготавливается из листовой холоднокатанной электротехнической стали с жаропрочным покрытием. Технология сборки и схема шихтовки «step-lap» обеспечивает малые значения потерь и тока холостого хода. Раскрой электро-технической стали осуществляется на автоматической линии с высокой степенью точности реза;
Обмотки высшего напряжения (ВН)
Состоят из секций, соединенных последовательно. Обмотка изготавливается из изолированного провода или ленточной фольги на высокоточном оборудовании. В ходе полностью автоматизированного процесса обмотки заливаются эпоксидным компаундом в вакууме. Эпоксидный компаунд включает в себя ряд компонентов, обеспечивающих хорошую тепло-отдачу, а также высокую стойкость к термическим ударам;
Обмотки низшего напряжения (НН)
Изготавливается из фольги на автоматизированном станке с одновременной намоткой межслоевой и торцевой изоляции. Число вентиляционных каналов в обмотке зависит от мощности трансформатора. Каналы обеспечиваются стеклопластиковыми профилями высокого класса нагревостойкости. Обмотки покрываются электроизоляционными эмалями и запекаются;
Кожух трансформатора
Обеспечивает необходимую степень защиты активной части. Кожух выполнен из стального каркаса к которому крепятся стенки, дно и крыша кожуха. Стенки и дно кожуха имеют вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения трансформатора. На широких стенках кожуха имеются съемные панели для доступа к регулировочным отпайкам. Все стенки съемные, что обеспечивает осмотр и проведение технического обслуживания в регламентируемые сроки.
Трансформаторы могут изготавливаться следующих конструктивных исполнений:
- Левое: вводы ВН слева по отношению к лицевой стороне;
- Правое: вводы ВН справа по отношению к лицевой стороне;
- Вверх: вводы ВН и НН на крыше трансформатора.
Другие исполнения по требованию заказчика. По желанию заказчика степень защиты трансформатора может быть выполнена вплоть до IP54 включительно.
Основные характеристики трансформаторов для классов напряжений (6 и 10) кВ
| Мощность, кВА | Напряжение короткого замыкания, % | Потери короткого замыкания, Вт | Потери холостого хода, Вт | |||
|---|---|---|---|---|---|---|
| 115°C | 75°C | |||||
| ТС | ТСЗ | ТС | ТСЗ | |||
| 16 | 4 | 450 | 450 | 400 | 400 | 140 |
| 25 | 4 | 530 | 550 | 470 | 490 | 190 |
| 40 | 4 | 730 | 750 | 650 | 670 | 230 |
| 63 | 4 | 1150 | 1200 | 1010 | 1060 | 280 |
| 100 | 4 | 1500 | 1550 | 1320 | 1370 | 400 |
| 160 | 4 | 2400 | 2450 | 2120 | 2170 | 550 |
| 250 | 4 | 3000 | 3050 | 2650 | 2700 | 700 |
| 400 | 4 | 4350 | 4500 | 3850 | 4000 | 1000 |
| 630 | 6 | 7400 | 7600 | 6560 | 6720 | 1150 |
| 1000 | 6 | 9600 | 10200 | 8500 | 9000 | 1650 |
| 1250 | 6 | 11500 | 12000 | 10200 | 10600 | 1950 |
| 1600 | 6 | 13450 | 13750 | 11900 | 12160 | 2370 |
| 2000 | 6 | 16050 | 17000 | 14200 | 15000 | 2800 |
| 2500 | 6 | 19000 | 20700 | 16750 | 18300 | 3300 |
| 3200 | 6 | 25000 | 27000 | 22100 | 23900 | 5300 |
Примечание:
- для трансформаторов мощностью свыше 4000 кВА основные характеристики согласовываются дополнительно;
- основные характеристики трансформаторов класса напряжения 15-35 кВ согласуются по индивидуальным запросам заказчика.
Характеристики трансформаторов серии ТСК для классов напряжений (6 и 10) кВ
| Мощность, кВА | Наименование параметра | |||
| Напряжение короткого замыкания, % | Потери короткого замыкания, Вт | Потери холостого хода, Вт | Ток холостого хода, % | |
| 25 | 2,1 | 500 | 165 | 1,5 |
| 40 | 1,9 | 700 | 245 | 2,5 |
| 63 | 1,5 | 800 | 365 | 2,5 |
